Brushless Gimbal Steadicam

現在はBrushless Gimbal を使っています。

[PR]

×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

大掛かりになっても楽したい?

重さ、上下動、何年も前からの悩みは今も続き、
重さを克服するなら、ベストみたいなもので支えるしかない。
そう考えると、大掛かりになっても仕方ないのかと思っていますが、どうでしょうか?

前からすごく気になっていて、作れないか、買えないか(^▽^;)と考えている商品。
このメーカーの左右ブレ防止装置だけでも欲しい。

Newsshooter at IBC 2015: Flowcine Orasus prototype from Dan Chung on Vimeo.





私の映像・・・

拍手[0回]

PR

検証結果:地磁気センサーの良さは分からない

取り付けた当初は、良くなっていると信じて使用していましたが、
私の使い方が悪いのか、誤作動が多く発生しました。

例として、
真上に上げている時間が長くなると暴れだす。
方角を固定しているのに、少しづつ動き出してしまう。(安定するときもあります)
このような現象にずっと悩まされてきました。

本日をもって取り外します。

現在、SimpleBGC GUIの2.55b8バージョンが出ていますが、
こちらのほうを追いかけていきたいと思います。

今までYAW軸に悩まされ続けてきましたが、理想とする動きになってきています。

Alexmos 2.55b4 magnetometer test 地磁気センサーテスト

2.55b4でYAW軸がエンコーダーのような動きをするようになっています。
でも、Above YAWじゃないとダメかと。
なぜかというと、ハンドル部分にセンサーを載せてあげないとカメラセンサーと独立した動きが見れなくて、動いたハンドル(YAW軸)にカメラを追従できないから。

じゃあ、カメラが急に動いたときは?
ハンドルを素早く動かすとカメラが追従してきますが、ハンドル位置を固定したままで
カメラだけ動かすと、追従しなく、そのままの位置になります。
不意にカメラが何かに当たって動いてしまうと追従できません。
エンコーダーのようにまだ優秀ではありませんので、簡易機能として使い慣れてください。

Above YAW
このハンドル部分に載せるというのが厄介で、センサーコードが捻じれて断線する恐れがあります。
それを解消してくれるのが、スリップリング。

コード数やモーター径に合ったものが必要となります。
コードが多い分には困りませんけど、径が合わないとスリップしてくれません。





拍手[0回]

ALEXMOS で地磁気センサー Mag.Sensor

ALEXMOSの良いところは新しい試みにチャレンジしまくることで、
悪く言えば、複雑になって(簡単になるときもある)理解できない。

地磁気センサーをプラスできるということで、試してみます。
買ったのはこれ。




一応、反応していますが上手く機能するかどうか。
ソフトウェアとボードファームウェアを2.50b4にアップグレードしないと使えません。
ボードのアップグレードはBGC GUI から
Check for beta versions,tooをチェックしてダウンロードしてください。

接続に問題ないとMag.Sensor画面が出てきます。


magnetic declination 磁気偏角
撮影場所の磁気偏角を調べる。
http://www.magnetic-declination.com/#

magnetometer trust 磁力計の信頼
0-255まで設定できる。0なら磁力センサー無効



緑の中で安定すれば大丈夫です。


これをやるとどうなるか?
認識が間違えていなければ直進性向上と水平方向のズレ回避。
やる価値はあると思うけど、取り付け場所や環境を選ぶらしく
地磁気センサーが色々と干渉し、上手く機能しない可能性もあります。

不安定な映像が出てしまったら、地球上の地磁気がおかしいんです!
そう答えましょう(笑)

ベータバージョンなので、良くなればいいな。ぐらいに考えたほうがいいです。
日本語訳はココから。
http://www.basecamelectronics.com/files/v3/SBGC32_Magnetometer_eng.pdf

拍手[0回]

触ってきた DJI RONIN-M

DJI RONIN-M 触ってきました。



展示品のDJI RONIN-Mは私が調整を頼まれて調整をしましたが、楽に調整できます。
この辺は、他の安物のジンバルも見習って欲しいです。
あと、大きな進化は軽量化された事で、私のジンバルよりもさらに軽い。

 気になった点は、参考展示だからかYAW軸のガタが酷い。
振った時に、カクン、カクンとなる感じで、
まさか、これが製品で発生するとは思ってないですがチョッと心配です。

ステディカム女子、林村ゆかり さんです。
ミニモーションカムを使っていますが、現在はGH3なので、オモリが軽く、
バランスが取れなくなったとの事でした。
今回、オフ会に参加してくれましたが今後、色々とお世話になりそうです。
https://hayashimurayukari.themedia.jp/


夜の江ノ電と江の島 動画です。



拍手[0回]

SimpleBGC32 Androidアプリ

32bit専用となり、firmware 2.5に対応。
以前のアプリとは別物になります。
バグが多くて重たいPC持ち歩いてましたが、これが使えるようになれば。
https://play.google.com/store/apps/details?id=ru.smartsoft.simplebgc32
SimpleBGC32 - screenshot thumbnail
これは、ファームウェア2.5以降で実行されますBaseCam SimpleBGC 32ビットのコントローラを制御し、設定するための公式アプリです。
アプリはBaseCam SimpleBGCのデスクトップGUIのような同じ機能を持っています。

BaseCamコントローラは、両方のハンドヘルドとUAV搭載されたカメラのためのカメラ安定化システムを構築するために使用されます。のGoProからレッドエピックに:当社のソリューションに基づいて、ジンバルは、異なるカメラを安定させることができます。






拍手[0回]

5月15日(金)無料イベントがあります

【5月15日開催】気になる最新映像機器ミニ体験会
アトモスSHOGUNとブラシレススタビライザー

http://www.genkosha.com/vs/info/entry/15shogun_1.html
ビデオサロン編集部とATOMOS株式会社は、5月15日(金)に、「今気になる最新映像機器ミニ体験会」を開催します。テーマは2つ。ホンモノの4K高画質として注目を集めているソニーα7SとアトモスSHOGUNで収録した4K映像を、65型の4Kテレビで見てみようということ。もう一つは今話題のブラシレスジンバル式のスタビライザーを体験してみようという内容になります。
どちらも実際の映像や現物を見ないとその凄さや効果が分からないものです。
場は無料ですので、お気軽にご来場ください。
DJI RONIN-Mも展示があるそうですよ。



【4月24日追記】
ブラシレスではありませんが、ステディカムの新製品、Steadicam Soloも展示決定!
また、α7S+SHOGUNをサポートするツールとして、リーベックのLIBEC ALLEX ALX-S4KITも展示する予定です。

日時:5月15日(金)13:00〜18:00(入退場自由)

入場:無料

場所:ATOMOS株式会社(東京都中央区日本橋堀留町1-2-3 AYビル)

交通:地下鉄小伝馬町駅から徒歩5分、地下鉄人形町から徒歩5分、地下鉄日本橋駅から徒歩12分

当日の連絡先:☎︎03-6661-2827

主催:ビデオサロン編集部/ATOMOS株式会社



編集長からステディカムオフ会で是非盛り上げて欲しいと連絡があり、平日のため
参加者は少ないと思いますが、午前中、オフ会を開催できたらなと思っています。


拍手[2回]

4月の鎌倉 横浜みなとみらい

しばらく天気が悪い予報で、晴れさの桜は期待できない状況でしたが、
鎌倉散策をしてきました。
音ノイズに気が付かないでアップしてしまいました(TOT)

建長寺の桜走りを楽しみにしていたのですが、HDMIケーブルの不調で新たに買ったケーブルの影響で、映像に細かい多くのブレが発生しています。
今回問題のあったケーブルは、これ。

イーサネット対応でなかった為、TVからもコントロールできない残念なものでした。

今まで使っていたケーブルを新たに注文しました。


鎌倉散策の後半で気が付き、HDMIケーブルを外して撮影したので、終わりの方の走りは安定しています。
出来れば何も付けない方が安定しますね。


横浜みなとみらいの走りもどうぞ!

拍手[1回]

新Alexmosファームウェアとエンコーダー付きモーターでMoVIと同じになる?

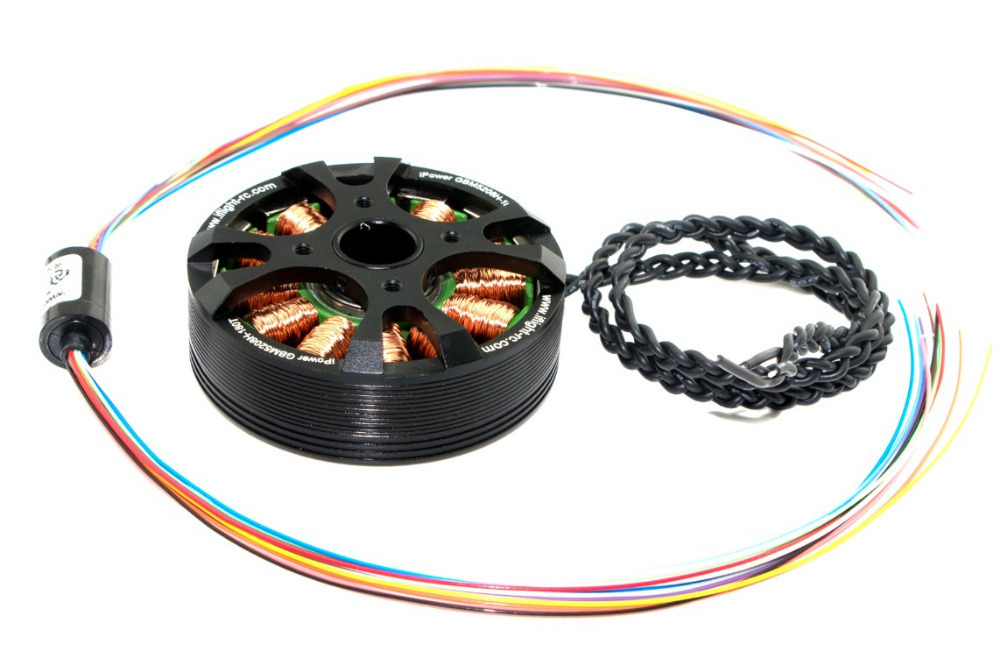

これがそのモーター。
なにやら、正確な角度を見れるらしい。
これでYAW軸のズレともオサラバでき、もっと正確な制御が可能になる。
ファームウェア 2.44b4







SimpleBGCボードとエンコーダを使用すると、次のような利点が得られます。
1.同期を失うとステップをスキップしてからモーターを防止します。
2.フレームにカメラの相対的なフレーム角度および角度に関する情報を提供し、それがあることができる。
アプリケーションのいくつかの種類のために重要。
3.著しく駆動するフィールド指向制御戦略を用いて、消費電力を低減できる。
4.増加インスタントトルクと同じ方法。
5.カメラの残高に関する情報を取得する可能性を提供し、自動バラン​​シングを行う
(余分なDCサーボモータと移動カウンターウェイトの助けを借りて)。
手でカメラ位置を調整する。6.オプション。
7. FOC固有の補償を適用することにより、安定化の精度を上げます。

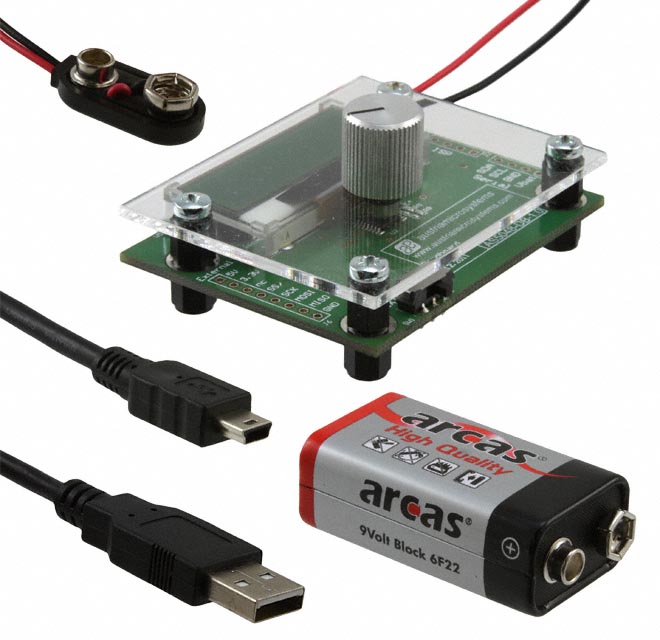

サポートされているエンコーダの一覧
AMT203 - 絶対(容量技術)12ビット、SPI通信
AS5048A、B - 絶対(磁気)14ビット、PWM、I2CまたはSPI通信、組み立てられていない。
MA3 - 絶対(磁気)10-12bit、組み立て。PWM通信。



モーターを交換しないと駄目そうだけど、新設計じゃないと対応は厳しいかな。
器用な人は現在のモーターに後付けも出来そうな予感。
BG-001の取り付けれるモーター出してください!!

モーター軸に磁石を取り付け、AS5048センサーで監視すれば
今取り付けているモーターでも出来る。(器用な人なら)(笑)



元記事 https://aerialpixels.com/testing-alexmos-simplebgc-encoders-firmware-2-44b4/






拍手[0回]

テレビ朝日 走る朝ごはん

以前お話した、テレビ朝日の「走る朝ごはん」 が放送されました。
そのままスルーしようとしたのですが、比較対象が上がったので報告します。

3本撮ったのですが、今の時点で確認できているのは2本だけ。

最初の撮影は、試行錯誤でモデルとの距離感が意思疎通できてなくて、
先に行かれてしまい、真横からのショットや、ディレクターの映りこみ、
ゴール地点でのスタッフ映り込みなど、さまざまな問題が発生しています。

もちろん、撮影中もモデルが言い間違えて最初からなど、ノーカット撮影なので過酷な撮影でした。

1本目


2本目は確認できなくて、
3本目(携帯端末では見れないです)



他のBGカメラマンに頼めるようになったと言うことを聞いていたのですが、
その映像が放送されました。
これは、私の映像ではありません。


安定度が悪いのは、腕からBGに振動を伝え過ぎているのと、剛性が悪い?設定も?

カメラマンの息遣い聞こえますか?
こんなに辛い撮影なんです。


鎌倉で動画を撮影してきました。



拍手[1回]

SimpleBGC GUI でカメラの動きを自由に作れる?

SimpleBGC GUI 2.44b4 (beta)がでましたが、b3と比べて何が変わったのか分かりませんが、
私はb3を入れています。今のところ問題ありません。
New tool "Analyze", see user manual for details 分析ツール?これかな?
http://www.basecamelectronics.com/downloads/32bit/
http://www.basecamelectronics.com/files/SimpleBGC_GUI_2_44b4.zip

スクリプトを入れると動きが制御できるようになったのですが、もうついていけない・・・(^_^;)
移動しながらの撮影で活用できるのか想像できませんが、
切り替えで新しい撮影手法ができる可能性もアリ、今後、面白くなりそうです。
スクリプトも5つ設定できるみたいですね。


電動フォローフォーカス
ALEXMOSのコントローラーを使って、ブラシレスモーターにギアを付けて
をダイレクトに制御したらどうなんだろ?

http://ja.aliexpress.com/item/F08646-DSLR-Lens-Controller-Electric-Follow-Focus-Control-Video-Lens-Focal-Length-for-Baseplate-Mount-5D2/1977574449.html


拍手[0回]

私の動画は全てソフトウェアによる手振れ補正など使用しません。 撮影時のままの揺れです。
