Brushless Gimbal Steadicam

現在はBrushless Gimbal を使っています。

[PR]

×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

コメント

現在、新しいコメントを受け付けない設定になっています。

専用が出てたんですね

FamousHobby専用が出てたんですね。ジュラコンをポチりです。(*^^)vここまでは楽勝。この後が苦手分野なのね
来年もよろしくお願いします。

Re:専用が出てたんですね

ジュラコンは耐久性の問題、締め付けの問題を感じスプリングワッシャーに変更しています。
ホームセンターで100個入りを300円で購入しました。
耐久性、締め付けの問題も解消です。

  • eiji1783
  • 2016/01/29(Fri.)

無題

あけましておめでとうございます。
詳細写真ありがとうございます。
加工に苦戦中です!
マグネットを固定するバーは参考になりました。
手芸家さんで18ミリのボタンを買って来て
それを加工しようかと思っておりました。

FamousHobbyは今年にエンコーダーキットを
出すとか言ってました。

Re:無題

エンコーダ化してから、2か月たちましたが、もう以前のようには戻れません。
バッテリーの持ちが、4倍になってます。
これは凄いです。
不安なのは自作のために基盤むき出しでいつ壊れるかわからないところで、カバーで覆いたいと思い、飲料のキャップを準備してあるのですが面倒でやっていません、

  • eiji1783
  • 2016/01/29(Fri.)

はじめまして。色々とアドバイスをお願いしたいと思います。

eiji さま
以前、フェイスブックでご質問させていただいたことが一度あるのですが、過去の履歴が消えてしまって見れなくなったため、改めてコメント投稿にてご連絡をさせていただきます。
私も個人的に3軸ジンバルの購入検討を考えておるのですが、BG001-Proが値段的にもオススメになるのでしょうか?
また、様々な改良を重ねられて現在の素晴らしい映像を撮られているようですが、その点に関して色々とお話をしてく、可能であれば、上記私のメールアドレスに返信をいただけると幸いです。
私も鎌倉在住のため、とても近くにお住まいのeijiさんの映像がとても気になっており、ご相談に乗っていただけると幸いです。
どうか、よろしくお願いいたします。

Re:はじめまして。色々とアドバイスをお願いしたいと思います。

メールでアドバイスさせていただきました(^-^)
何かあるようでしたら、またご連絡ください。

  • eiji1783
  • 2016/01/29(Fri.)

BG001-PRO エンコーダ化

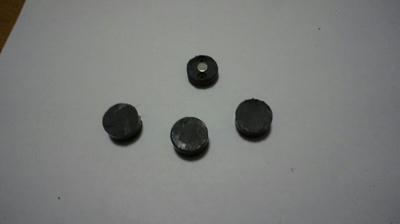

まず、肝心な部分、磁石をモーターに固定する部分。

モノタロウ で購入しました。
クオドラントポリペンコジャパン ポリペンコアセタール(POM)
丸棒 POM-BC(黒) POM-BC Φ17.5-1000 1個





写真にあるモーター中心のプラスネジ2本を外し、外した板をポリペンコに当て、
これに・・・何ミリか忘れましたが磁石の穴とネジの穴を開ける。

ネジ穴3㎜?のドリルで貫通させて、その後、ネジの皿部分の径を開ける。
ネジの皿穴は貫通するまで開けてしまうとモーターに固定できなくなるので、
貫通直前で止める。これはネジを通してみて固定できるか確認しながらやってください。

高さは何mmだったっけ?忘れました(^-^; 8㎜ぐらいでカットしたかな?

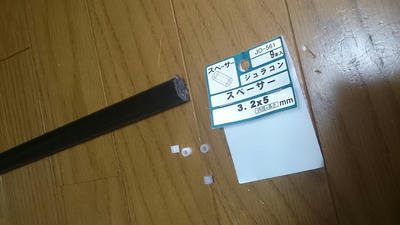

スペーサーを入れて(耐久性や固定の問題で金属や、ワッシャーなどが良さそうです)
マグネットとの高さを調整します。

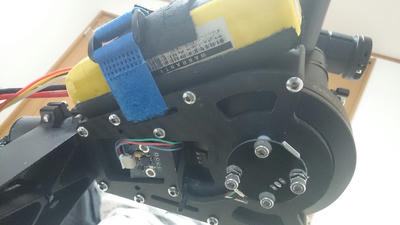

コントローラーBOXとの干渉は、スペーサーで高さを上げて回避しています。
早く完成させたかっあので、ほとんど記録に残してませんでした。
すみません(^-^;

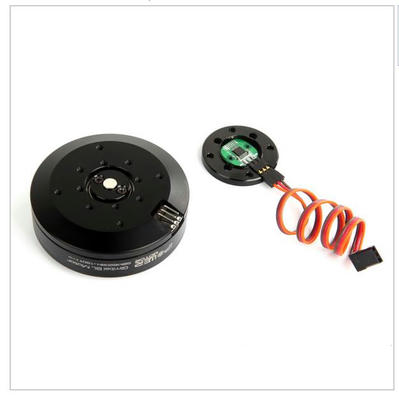

朗報なのか、対応が遅いのかわかりませんが

このモーター用のエンコーダが出来ているようです。
部品だけ売ってくれと、FamousHobbyに問い合わせてみてはどうでしょうか?

拍手[0回]
