BG001-PRO まさかのエンコーダ穴ピッタリ

本日、エンコーダセンサーが届きました


1か月近くはかかったかな。
送料無料で船便で来ているので仕方ないですが、いつもヒヤヒヤします。

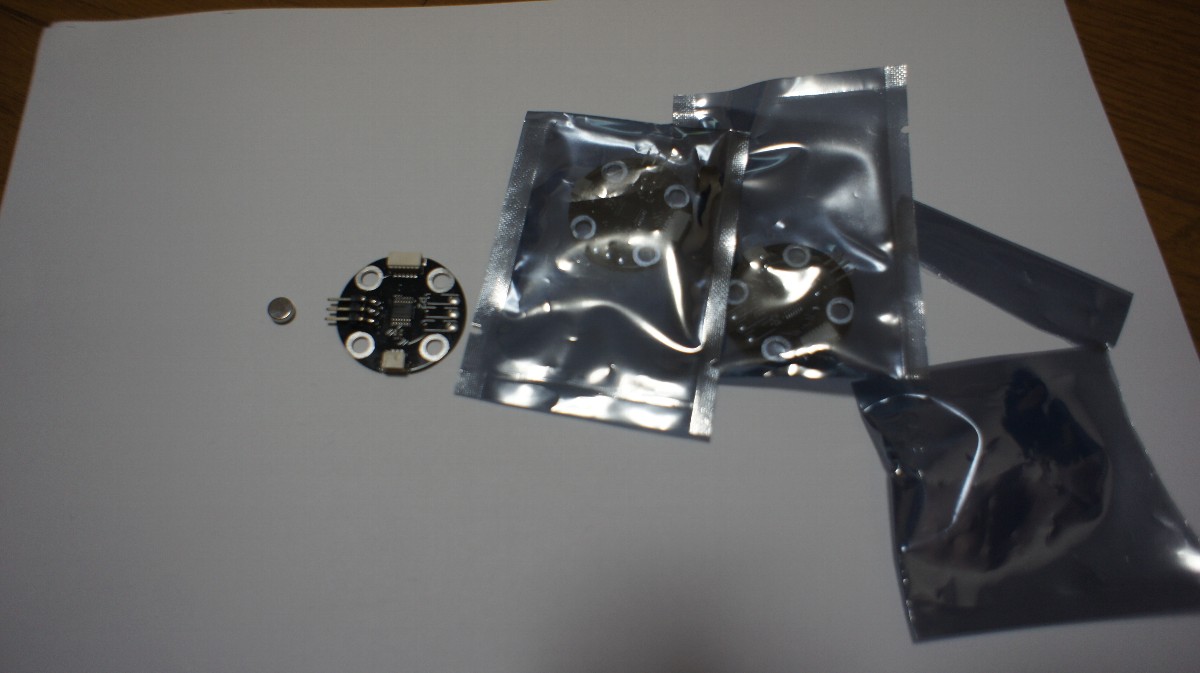

内容物は、磁石とセンサー。

センサーコネクタが入っていないので、直接取り出して使うか、コネクタを買うかになります。
私がコネクタの種類は何か?
と、質問したところ分かりませんでしたが、お店の方がこれからはセットで売るかもしれないと良い返事をもらっています。

で、肝心なのはセンサーの信号がどこなのか。

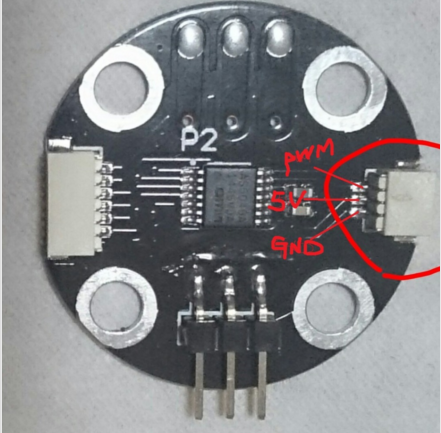

 赤線のコネクタがPWMセンサー部分(3芯)

上からPWM
真ん中 5V
下  GND
この信号図はお店の方からの情報です。

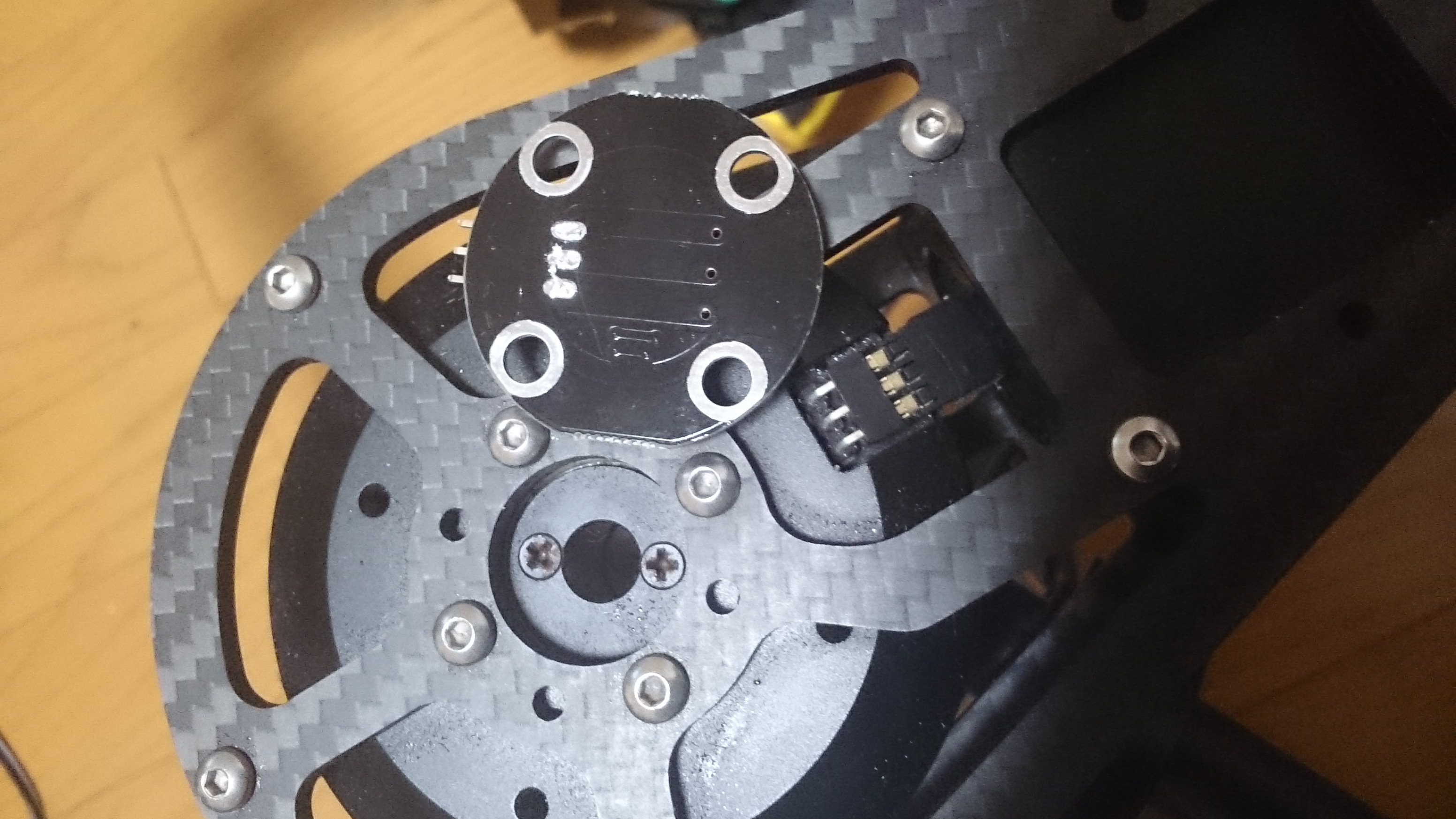

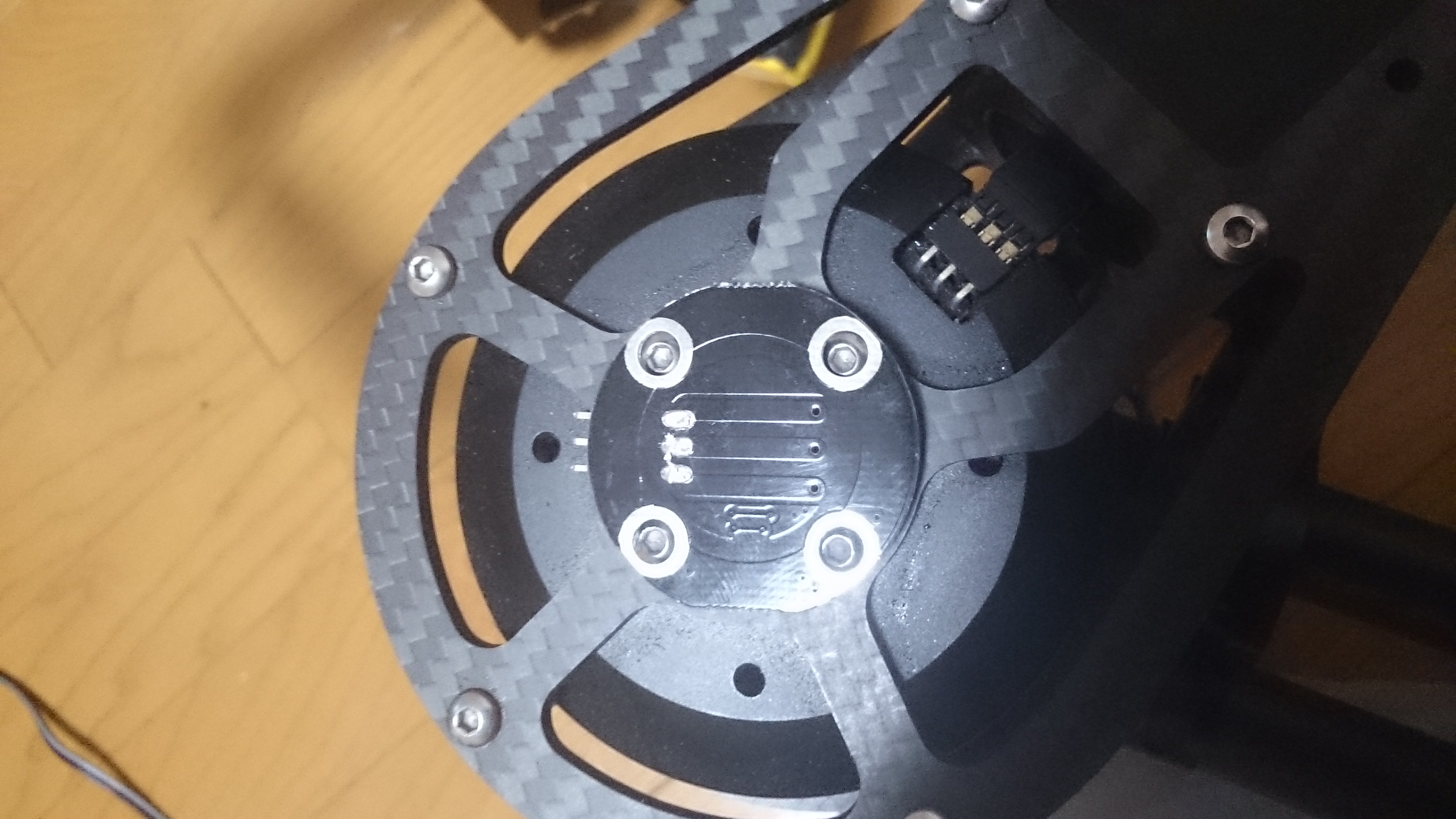

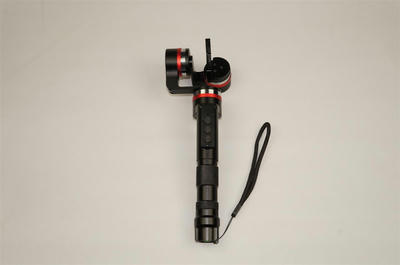

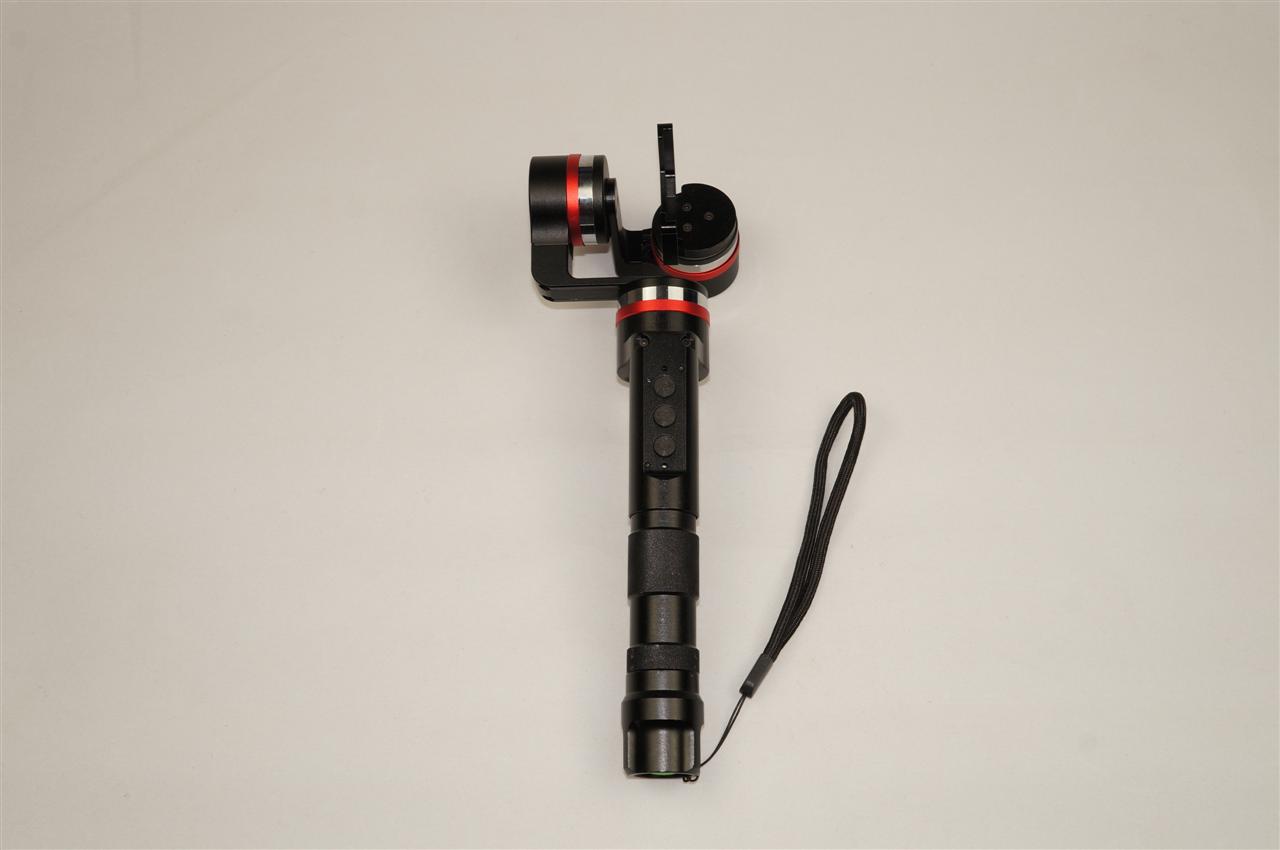

BG001-PROにどう取り付けるのか?
それがですね、ぴったりと合いそうなんですよ。


まさかの穴位が同じ(笑)

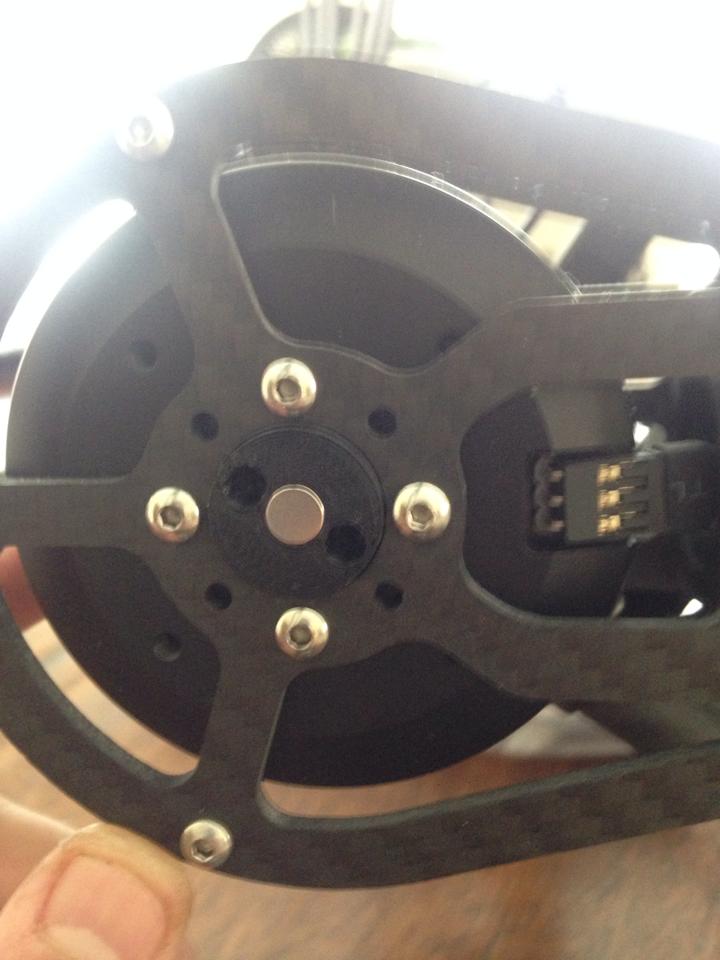

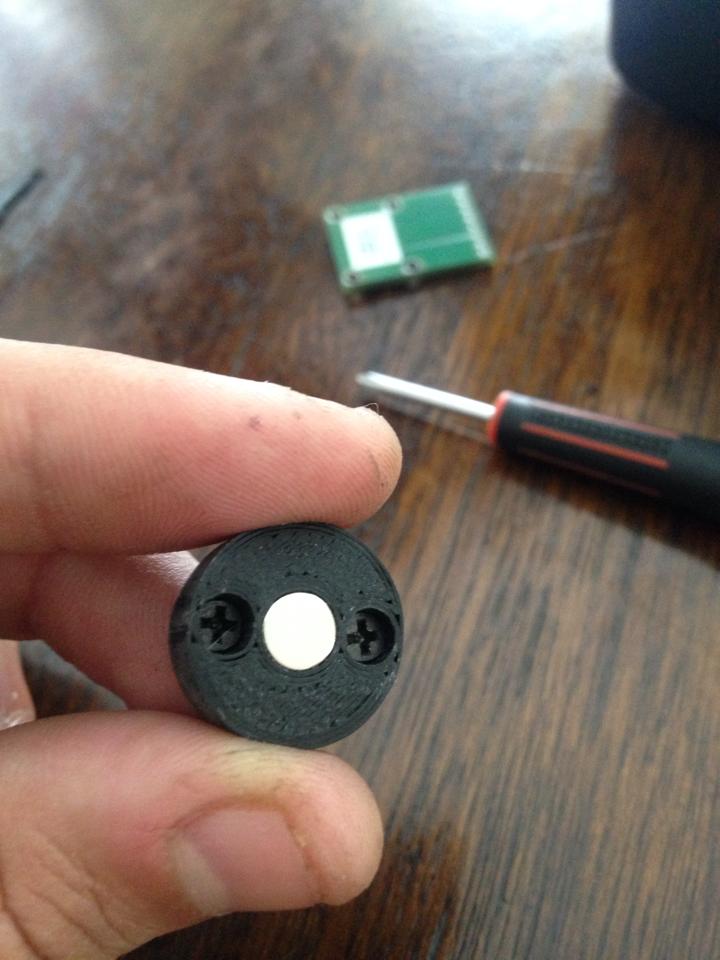

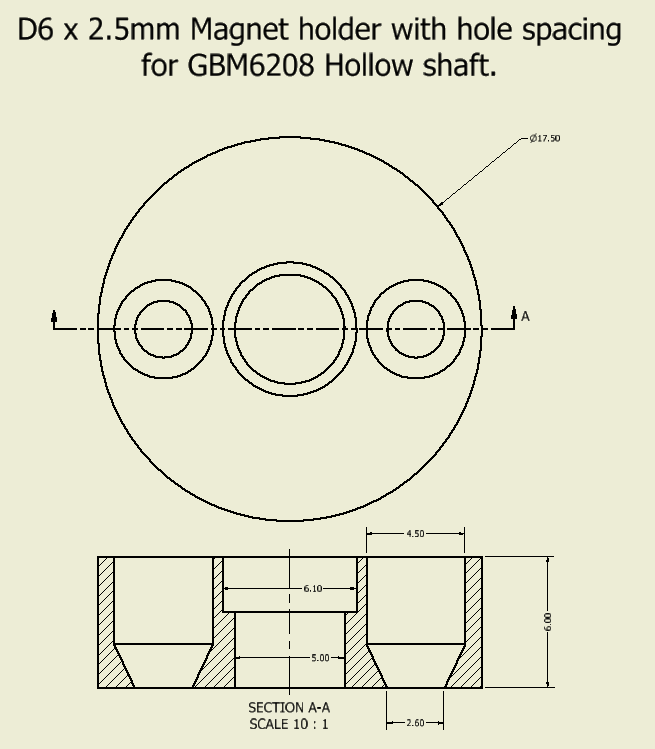

17.5㎜の径の中心に穴を開け、で磁石を受ける部分を作る



あとは、センサーの隙間を調整するスペーサを入れてねじを締めて、出来上がり。
行けそうじゃないですか?

途中経過の写真、買った部材はアップしますが、詳細動画など撮る予定はありません。



今回買ったセンサー
http://ja.aliexpress.com/item/AS5048A-Magnetic-encoder-for-alexmos-basecam-electronics-gimbal-controller/32496623989.html

このお店で作っている?ものがあって、これ、エンコーダ仕込みらしいんです。
詳細が分かればまたUPします。
