新Alexmosファームウェアとエンコーダー付きモーターでMoVIと同じになる?

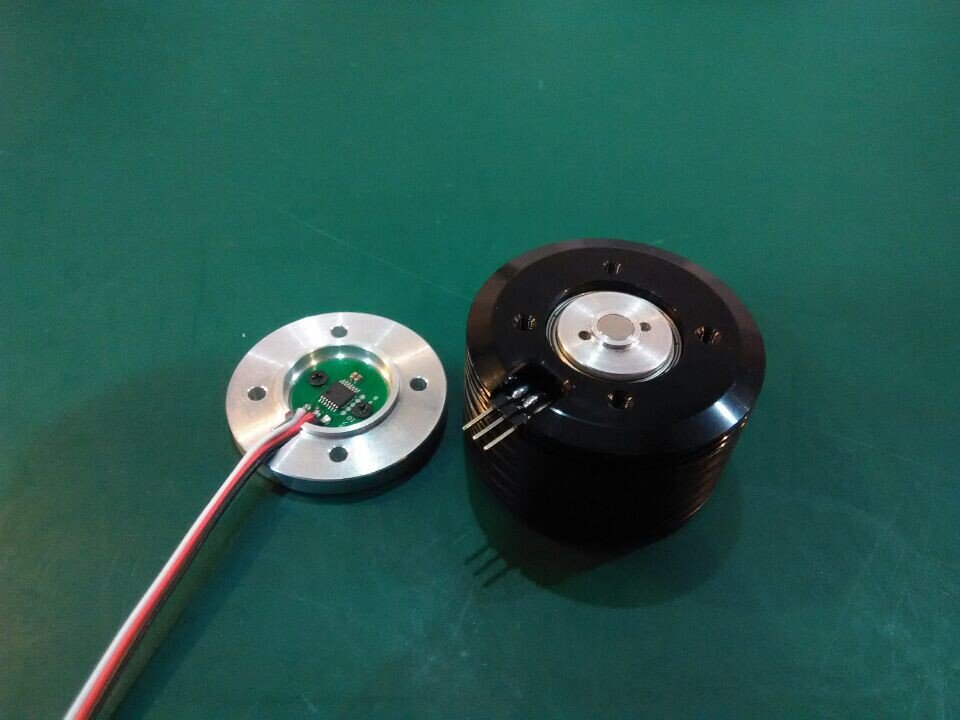

これがそのモーター。
なにやら、正確な角度を見れるらしい。
これでYAW軸のズレともオサラバでき、もっと正確な制御が可能になる。
ファームウェア 2.44b4







SimpleBGCボードとエンコーダを使用すると、次のような利点が得られます。
1.同期を失うとステップをスキップしてからモーターを防止します。
2.フレームにカメラの相対的なフレーム角度および角度に関する情報を提供し、それがあることができる。
アプリケーションのいくつかの種類のために重要。
3.著しく駆動するフィールド指向制御戦略を用いて、消費電力を低減できる。
4.増加インスタントトルクと同じ方法。
5.カメラの残高に関する情報を取得する可能性を提供し、自動バラン​​シングを行う
(余分なDCサーボモータと移動カウンターウェイトの助けを借りて)。
手でカメラ位置を調整する。6.オプション。
7. FOC固有の補償を適用することにより、安定化の精度を上げます。

サポートされているエンコーダの一覧
AMT203 - 絶対(容量技術)12ビット、SPI通信
AS5048A、B - 絶対(磁気)14ビット、PWM、I2CまたはSPI通信、組み立てられていない。
MA3 - 絶対(磁気)10-12bit、組み立て。PWM通信。



モーターを交換しないと駄目そうだけど、新設計じゃないと対応は厳しいかな。
器用な人は現在のモーターに後付けも出来そうな予感。
BG-001の取り付けれるモーター出してください!!

モーター軸に磁石を取り付け、AS5048センサーで監視すれば
今取り付けているモーターでも出来る。(器用な人なら)(笑)



元記事 https://aerialpixels.com/testing-alexmos-simplebgc-encoders-firmware-2-44b4/
