ALEXMOS で地磁気センサー Mag.Sensor

ALEXMOSの良いところは新しい試みにチャレンジしまくることで、
悪く言えば、複雑になって(簡単になるときもある)理解できない。

地磁気センサーをプラスできるということで、試してみます。

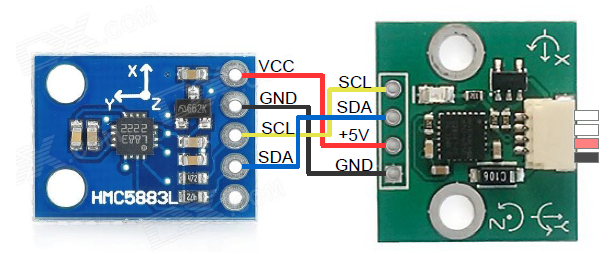

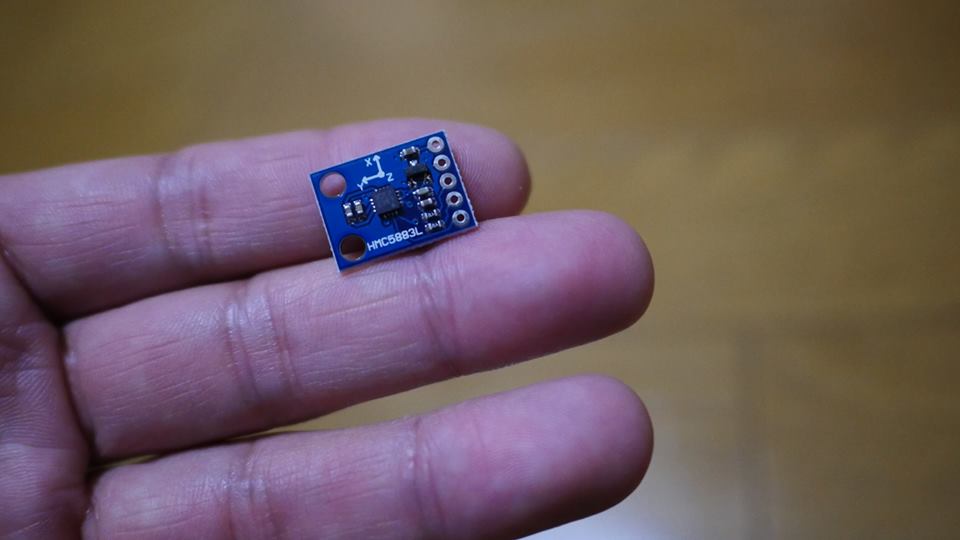

買ったのはこれ。




一応、反応していますが上手く機能するかどうか。
ソフトウェアとボードファームウェアを2.50b4にアップグレードしないと使えません。
ボードのアップグレードはBGC GUI から
Check for beta versions,tooをチェックしてダウンロードしてください。

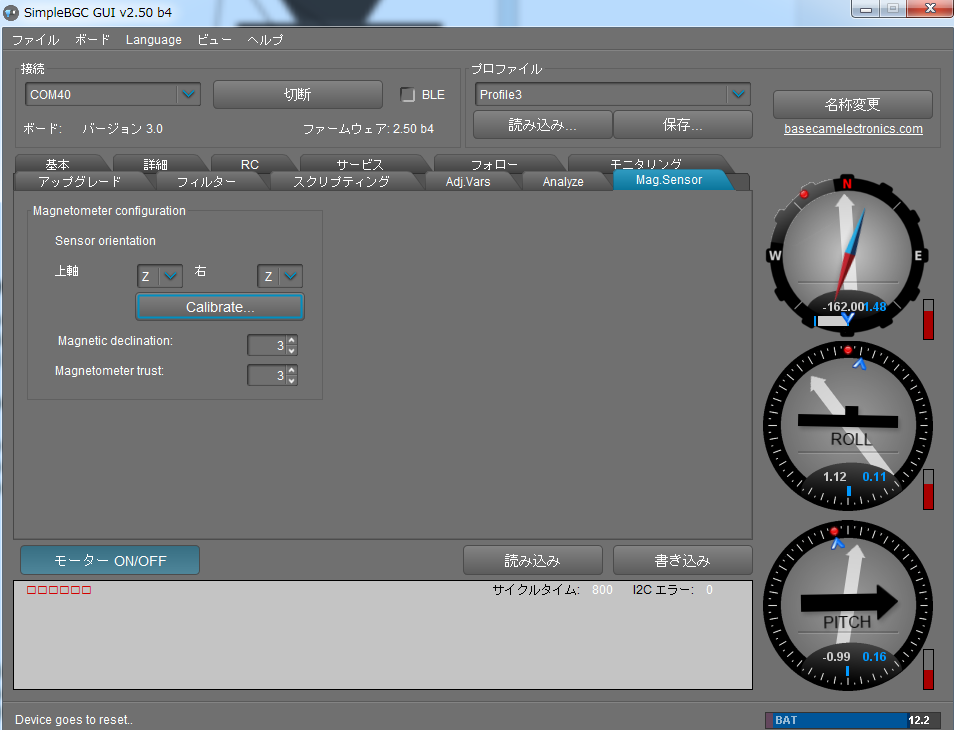

接続に問題ないとMag.Sensor画面が出てきます。


magnetic declination 磁気偏角
撮影場所の磁気偏角を調べる。
http://www.magnetic-declination.com/#

magnetometer trust 磁力計の信頼
0-255まで設定できる。0なら磁力センサー無効

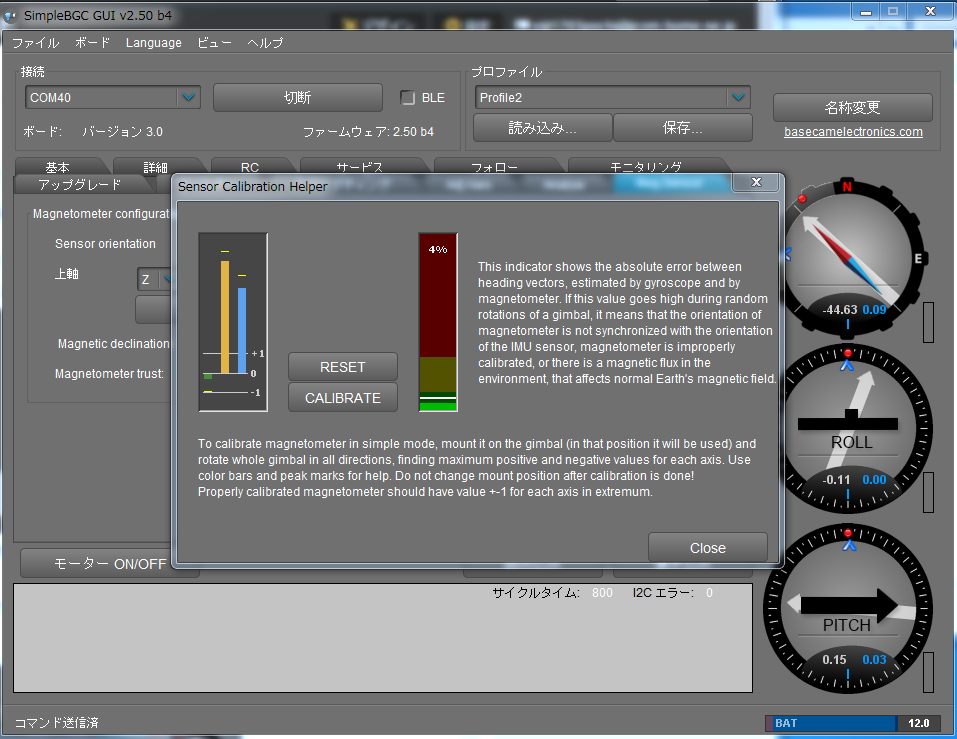

緑の中で安定すれば大丈夫です。


これをやるとどうなるか?
認識が間違えていなければ直進性向上と水平方向のズレ回避。
やる価値はあると思うけど、取り付け場所や環境を選ぶらしく
地磁気センサーが色々と干渉し、上手く機能しない可能性もあります。

不安定な映像が出てしまったら、地球上の地磁気がおかしいんです!
そう答えましょう(笑)

ベータバージョンなので、良くなればいいな。ぐらいに考えたほうがいいです。
日本語訳はココから。
http://www.basecamelectronics.com/files/v3/SBGC32_Magnetometer_eng.pdf
