ブラシレスジンバル エンコーダ 接続図

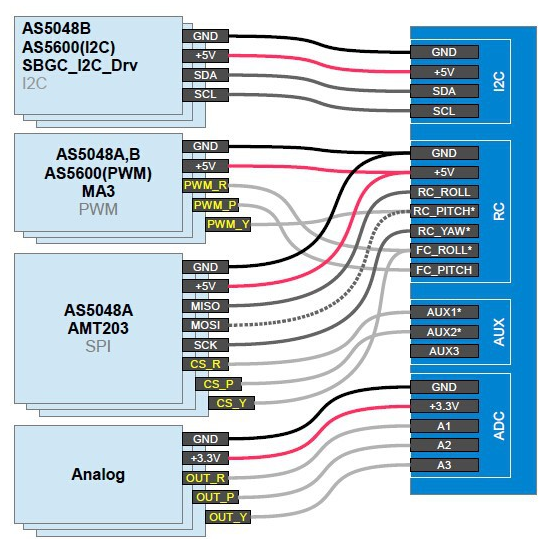

下の図を見てみましょう。
私が購入したもので接続するとします。
PWM_R ロール軸
PWM_P ピッチ軸
PWM_Y ヨー軸
と理解してください。

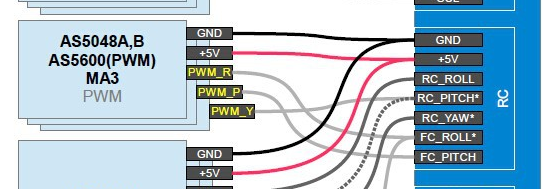

エンコーダセンサーから3本の配線を32bit基盤に繋げる。

POOL軸 PWM_R GND +5V FC_ROOL 3か所に接続
PITCH軸 PWM_P GND +5V FC_PITCH 3か所に接続
YAW軸  PWM_Y GND +5V RC_PITCH  3か所に接続


RC、FC部分は3本の端子がありますが、32bit基盤正面から見て、
左側にPWM信号を入力
真ん中に+5V
左 GND

エンコーダ専用32bit基盤なんて買わなくても良いのです。

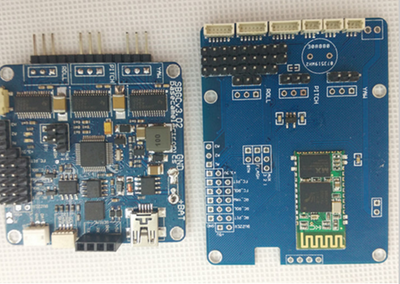

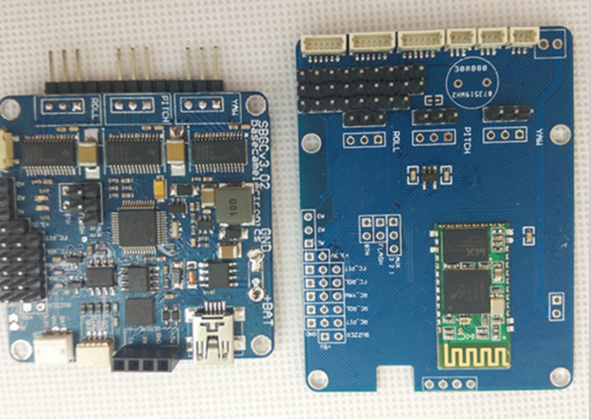

通常の32bit基盤で、エンコーダセンサーに接続できます(配線の加工は必要です)



じゃあ、どこで買うのか?
http://ja.aliexpress.com/item/AS5048A-Magnetic-encoder-for-alexmos-basecam-electronics-gimbal-controller/32496623989.html

上のリンクから購入中です。
1セット 17.8ドル 送料込み

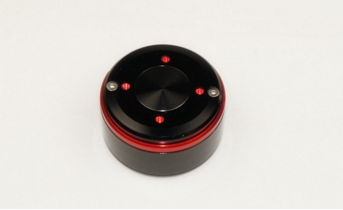

エンコーダ内臓のモーターで作りたい人は
http://ja.aliexpress.com/item/gimbal-motor-with-AS5048-encorder/32415133671.html

3種類のモーターから選べます。

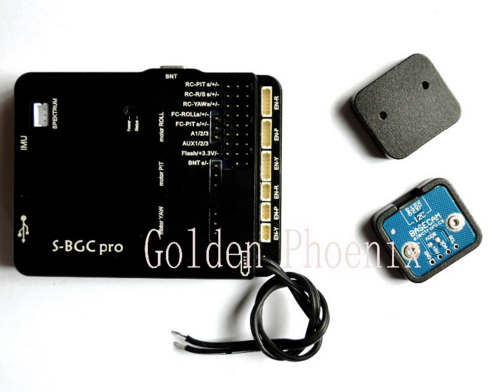

やっぱりエンコーダを簡単に接続したいという人は
http://ja.aliexpress.com/item/S-BGC-PRO-Alexmos-BaseCam-BGC3-0-SBGC-V3-0-32bit-ARM-3axis-Gimbal-Controller-official/32357540238.html
コネクタが特殊なので、簡単ではなさそうだけど(;'∀')
それにしても安くなったね。

 あとは、みなさんで工夫して取り付けてね。
